盾构隧道混凝土衬砌管片质量检测大揭秘!

盾构隧道混凝土衬砌管片质量检测大揭秘!
时间:2025.06.09
作者:中钢国检上海分公司
阅读:0
手机扫码查看
摘要: 盾构隧道作为地下交通与市政管网建设的重要方式,其安全稳定性至关重要。而盾构隧道混凝土衬砌管片就如同地下长城的“砖块”,是保障隧道结构安全的关键,其质量检测容不得半点马虎。今天我们就以CJJ/T 164-2011《盾构隧道管片质量检测技术标准》为依据,深入剖析混凝土管片的七大核心检测项目。 01混凝土强度检测 混凝土强度是管片承载能力的核心指标,关乎着隧道的整体安全性。常见的检测方法包括回弹法和钻芯法。回弹法操作便捷,通过回弹仪测定混凝土表面硬度推算强度;钻芯法则是直接从管片钻取芯样进行抗压试验,结果最为可靠。   02外观质量检测 外观质量检测是管片检测的“入门关卡”。检测人员采用目视仔细检查管片表面,查看是否存在裂缝、蜂窝、麻面、缺棱掉角等问题。管片表面裂缝宽度不能超过0.1mm且不得贯穿,即便轻微的蜂窝、麻面也可能影响耐久性,都需及时处理。这项检测能有效发现生产工艺问题,避免不合格产品流入工程。   03尺寸偏差检测 管片尺寸精度直接影响隧道拼装与防水效果。标准要求对管片宽度、厚度、弧长、弦长等精确...
盾构隧道混凝土衬砌管片质量检测大揭秘!

(图:盾构隧道混凝土衬砌管片质量检测大揭秘!)

盾构隧道作为地下交通与市政管网建设的重要方式,其安全稳定性至关重要。而盾构隧道混凝土衬砌管片就如同地下长城的“砖块”,是保障隧道结构安全的关键,其质量检测容不得半点马虎。今天我们就以CJJ/T 164-2011《盾构隧道管片质量检测技术标准》为依据,深入剖析混凝土管片的七大核心检测项目。


01混凝土强度检测

混凝土强度是管片承载能力的核心指标,关乎着隧道的整体安全性。常见的检测方法包括回弹法和钻芯法。回弹法操作便捷,通过回弹仪测定混凝土表面硬度推算强度;钻芯法则是直接从管片钻取芯样进行抗压试验,结果最为可靠。



02外观质量检测

外观质量检测是管片检测的“入门关卡”。检测人员采用目视仔细检查管片表面,查看是否存在裂缝、蜂窝、麻面、缺棱掉角等问题。管片表面裂缝宽度不能超过0.1mm且不得贯穿,即便轻微的蜂窝、麻面也可能影响耐久性,都需及时处理。这项检测能有效发现生产工艺问题,避免不合格产品流入工程。



03尺寸偏差检测

管片尺寸精度直接影响隧道拼装与防水效果。标准要求对管片宽度、厚度、弧长、弦长等精确测量,宽度允许偏差±1mm,厚度允许偏差+3mm、-1mm。实际检测中,使用游标卡尺、钢卷尺等工具,在管片不同部分多次测量,取得平均值。只有尺寸精准,才能让隧道环缝、纵缝紧密贴合,防止地下水渗漏和结构变形。

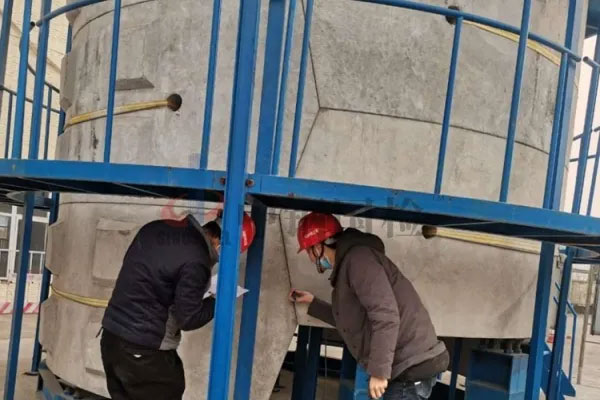

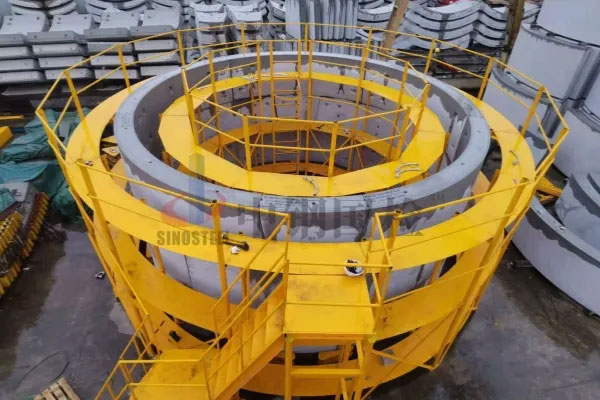

04水平拼装试验

水平拼装试验如同一场“地下拼图”的预演。将多块管片按设计要求在地面水平拼装,检查拼装后的环向、纵向接缝是否严密,螺栓是否能顺利穿入拧紧,管片外弧面、内弧面是否平整。通过该试验,可提前发现管片尺寸、形状偏差以及拼装工艺问题,保障实际施工时管片能精准拼装,确保隧道结构的整体性和稳定性。



管片2

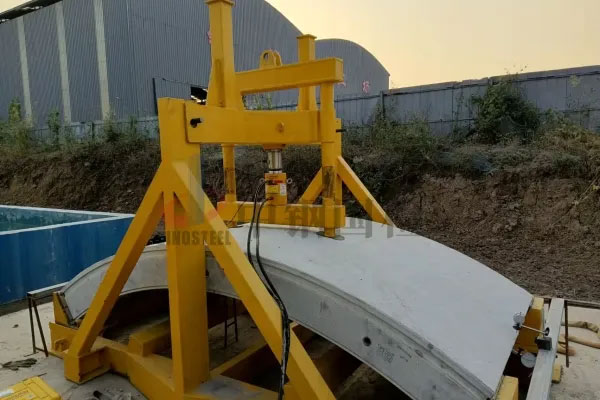

05管片渗漏试验

为了防止地下水渗入隧道,管片渗漏试验至关重要,一般采用将管片放置在专门的试验水槽中,逐步施加水压,观察管片接缝及表面是否出现渗水现象。只有通过渗漏试验,才能为隧道打造可靠的“防水盾牌”,维持隧道干燥安全的运营环境。



管片3

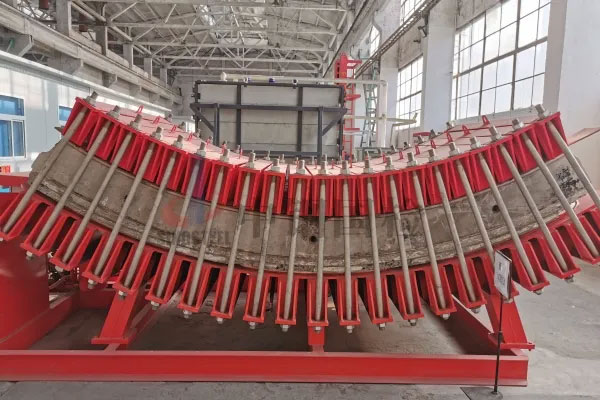

06抗弯性能试验

盾构隧道在运营过程中会承受各种复杂外力,抗弯性能试验就是模拟管片在受力时的表现。通过在管片两端施加荷载,观察管片的变形情况和裂缝发展,测试管片的抗弯承载能力。只有具备良好抗弯性能的管片,才能在长期使用中抵御各种压力,保障隧道结构安全。



管片4


07抗拔性能试验
抗拔性能试验主要检测管片连接螺栓的抗拔能力,确保管片之间的连接稳固。通过对连接螺栓施加拉力,测试其抗拔力是否达到设计要求。若抗拔性能不达标,在隧道施工和运营过程中,管片可能出现松动甚至脱落,危机隧道安全。因此抗拔性能试验是保障管片连接可靠性的关键检测项目。



盾构隧道混凝土用管片的每一项检测项目都是环环相扣,共同构筑起隧道质量的安全防线。严格按照标准进行检测,不放过任何一个细节,才能让盾构隧道在地下稳定运行,为城市交通和市政建设保驾护航。
